Configuration de base de votre Freebox en mode routeur et Wifi.

Pour faire simple, nous nous baserons sur la configuration suivante :
  un Pc fixe relié à votre Freebox en ethernet ;
  un Pc portable que vous voulez relier en WiFi au réseau ;
  cahier des charges : les deux ordinateurs doivent avoir accès à Internet et partager leurs fichiers sur le réseau.

Notez que cette configuration de base pour 2 Pc sera exactement la même pour n’importe quel ordinateur supplémentaire que vous rajouteriez à votre réseau, qu’il soit en WiFi ou en ethernet.

Choix du réseau et du WorkGroup

Afin que vos ordinateurs, en plus d’avoir chacun un accès à Internet, se « voient » entre eux et puissent échanger des fichiers par le biais du routeur Freebox, ils doivent être rattachés au même domaine, ou se situer dans le même "WorkGroup".
Dans un premier temps, il faut donc que vous paramétriez vos Pc de sorte qu’ils appartiennent au même groupe de travail.
Sur chacun de vos postes, allez dans les propriétés système en appuyant sur les touches "win+pause" de votre clavier.

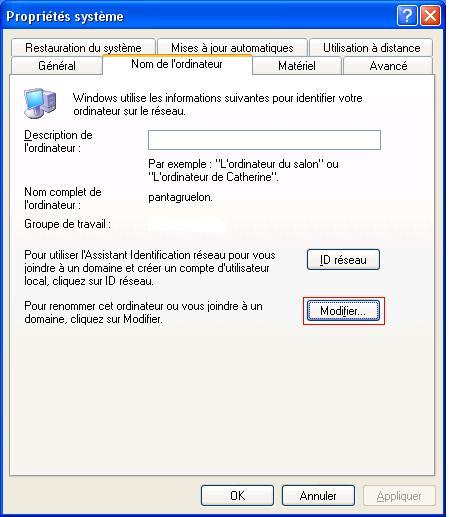

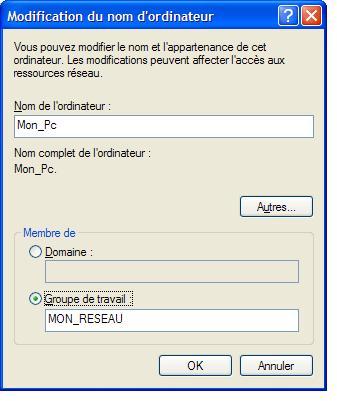

Allez sur l’onglet "nom de l’ordinateur", cliquez sur "Modifier" et remplissez les champs "Nom de l’ordinateur" et "Groupe de travail" .
Toutes les machines que vous voulez connecter au réseau doivent donc avoir le même "groupe de travail".

Activer le mode routeur de la Freebox

Rendez-vous sur cette page de configuration routeur de la Freebox.
Attention !
Pour accéder à ce lien, il vous faut disposer de votre identifiant d’abonné Free haut débit.

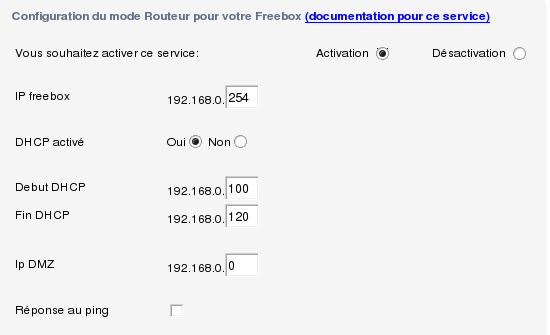

Dans cet exemple, le serveur DHCP est activé.
Un serveur DHCP attribue de façon automatique et aléatoire une adresse IP à la machine du réseau qui la sollicite.
L’inconvénient de cette méthode est que l’attribution des adresse IP est aléatoire et peut changer quand vous redemarrez votre machine.
Il est préférable, afin de voir un peu plus clair dans son réseau, d’avoir des adresses dites "en dur" et que l’on a attribué soi-même.
Ainsi l’on sait que le portable aura par exemple l’adresse IP 192.168.0.101 et le poste fixe 192.168.0.102, et ce, de façon définitive. C’est quasiment indispensable si l’on héberge des serveurs, et pour le paramétrage des règles NAT (voir en fin de ce tutoriel le paragraphe "Les Règles NAT").

"Réponse au ping" : il est préférable de décocher ce champ, vous serez ainsi "moins visible" de l’extérieur si votre Freebox ne réponds pas au ping"

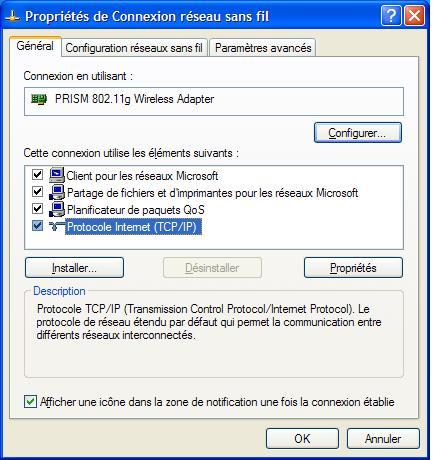

Cliquez sur "Protocole internet (Tcp/Ip)"

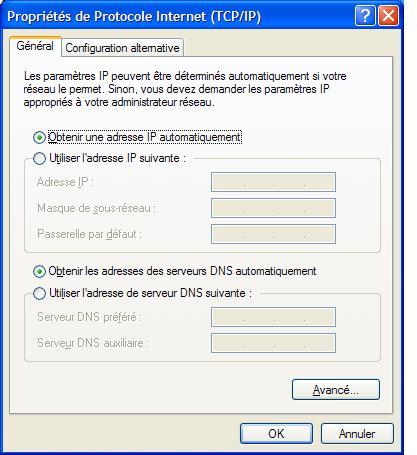

Si vous avez activé le serveur DHCP de la Freebox, cochez :
  "obtenir une adresse ip automatiquement" ;
  "obtenir les adresses des serveurs DNS automatiquement".

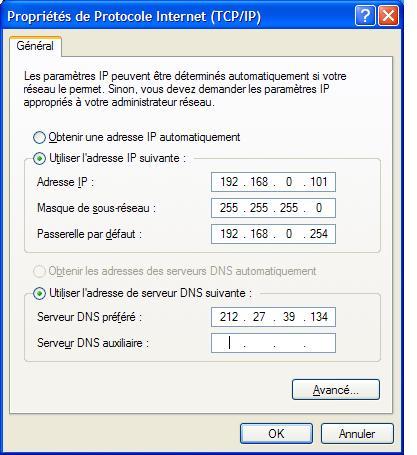

Si vous avez désactivé le serveur DHCP de la Freebox :
  rentrez une IP dans la classe choisie : 192.168.0.1xx. (entre 100 et 120 dans cette configuration par défaut) ;
  le masque de sous-réseau : 255.255.255.0 ;
  la passerelle 192.168.0.254, soit la Freebox ;
  les DNS de Free .

Activer le mode WiFi de la Freebox

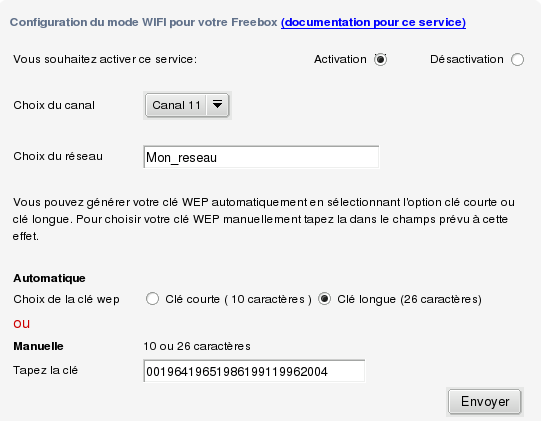

Rendez-vous sur cette page de configuration Wifi de la Freebox.
Remplissez les champs comme ci-dessous :

Vous pouvez choisir le canal que vous voulez, à 2 conditions :
  le canal doit être supporté par votre matériel ;
  il doit être le même sur chacun de vos équipements WiFi.
La sécurité est importante, choisissez donc une clef longue.
Soit vous la choisissez vous-même, soit vous la faites générer par Free, mais elle sera certainement moins simple à mémoriser.

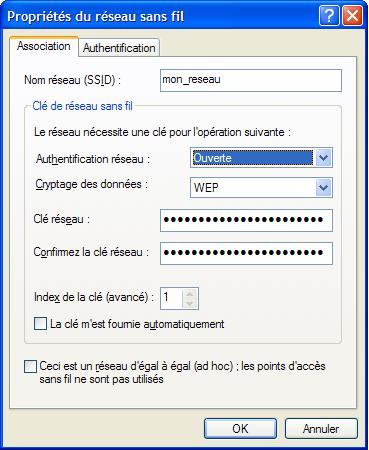

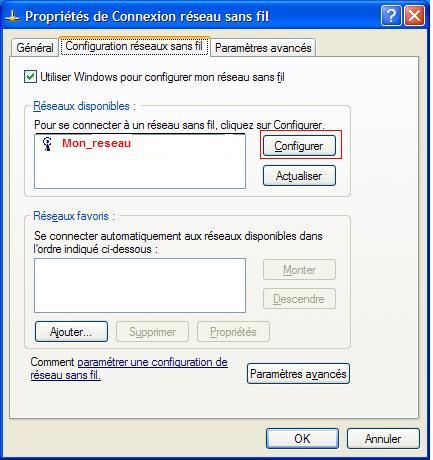

N’oubliez pas de paramétrer la clef WEP en configurant votre ordinateur connecté en WiFi. Soit par la prise en charge Windows comme ci-dessous, soit par la prise en charge du pilote de votre carte :

Les règles NAT
Maintenant que votre IP publique Free ne correspond plus à un de vos Pc mais à la Freebox, il faut donc que la translation d’adresses (NAT) soit paramétrée pour que les demandes sur un port donné soient redirigées vers la bonne machine.
Le routeur Freebox permet de paramétrer quelques règles de translation d’adresses NAT .

Dans mon exemple, j’ai donc :
  un Pc "fixe" dont l’adresse IP est 192.168.0.101 ;
  un Laptop avec l’ip 192.168.0.102.

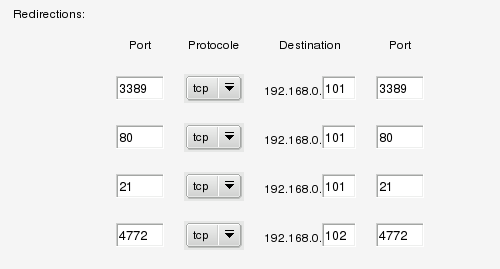

Prenons le cas d’un serveur web sur le Pc fixe :
On explique donc au routeur de rediriger toute demande faite au port 80 (serveur web) vers le Pc hébergeant ce serveur, donc l’IP 192.168.0.101.
On procède de la même manière pour le port 21 (serveur FTP), et pour le port 3389 (Bureau à distance XP), en indiquant à chaque fois l’adresse IP de la machine hébergeant ce service.
Dans cet exemple, le logiciel de transfert de fichier de pair à pair eMule tournant sur le portable, on indique au routeur d’ouvrir les ports 4772 sur ce poste (192.168.0.102) afin d’avoir un fonctionnement correct de eMule.

Simple, n’est ce pas ?
